Cara Kerja Transformer: Jenis, Struktur, Aplikasi & Keterbatasan

Apa itu transformator ?

Transformator adalah perangkat listrik yang mentransfer energi antara dua atau lebih rangkaian melalui induksi elektromagnetik, sehingga memungkinkan konversi tegangan, pengaturan arus, dan isolasi listrik tanpa sambungan listrik langsung. Pada intinya, transformator terdiri dari dua atau lebih kumparan kawat (belitan) yang dililitkan pada inti magnet bersama. Ketika arus bolak-balik mengalir melalui belitan primer, arus ini menghasilkan medan magnet yang berubah-ubah yang menginduksi tegangan pada belitan sekunder — inilah yang berlaku dalam Hukum Induksi Elektromagnetik Faraday.

Transformator secara luas dikategorikan berdasarkan frekuensi operasinya menjadi dua jenis utama: transformator frekuensi rendah (biasanya beroperasi pada 50–60 Hz) dan transformator frekuensi tinggi (beroperasi dari beberapa kHz hingga beberapa MHz). Kedua jenis ini sangat diperlukan dalam sistem tenaga listrik, peralatan industri, elektronik konsumen, dan infrastruktur energi terbarukan.

Konteks Sejarah: Bagaimana Transformers Menjadi Kekuatan Dunia

Transformator pertama kali didemonstrasikan pada tahun 1831 oleh Michael Faraday, yang menemukan induksi elektromagnetik. Trafo praktis seperti yang kita kenal sekarang dikembangkan pada tahun 1880-an oleh para insinyur termasuk Lucien Gaulard, John Dixon Gibbs, William Stanley Jr., dan tim di Westinghouse. "Perang Arus" antara sistem DC Edison dan sistem AC Tesla/Westinghouse dimenangkan secara meyakinkan oleh AC - terutama karena transformator dapat menaikkan tegangan untuk transmisi jarak jauh dan kemudian menurunkannya kembali untuk penggunaan rumah tangga yang aman, sesuatu yang tidak dapat dicapai oleh teknologi DC pada saat itu secara efisien.

Pada awal abad ke-20, trafo menjadi tulang punggung jaringan listrik di seluruh dunia. Saat ini, mulai dari transformator inti ferit kecil di dalam pengisi daya ponsel cerdas hingga transformator besar 1.000 unit MVA di gardu induk nasional, teknologi transformator mendasari hampir semua infrastruktur kelistrikan modern.

Dasar-Dasar Transformator: Tegangan, Rasio Putaran, dan Efisiensi

Pengoperasian dasar transformator diatur oleh rasio belitan — rasio jumlah belitan pada belitan primer (N₁) terhadap belitan sekunder (N₂):

• Trafo step-up : N₂ > N₁ → Tegangan sekunder lebih tinggi dari tegangan primer (misalnya, keluaran pembangkit listrik ditingkatkan hingga 400 kV untuk transmisi jarak jauh)
• Transformator penurun tegangan : N₂ < N₁ → Tegangan sekunder lebih rendah dari tegangan primer (misalnya, distribusi 11 kV diturunkan menjadi 230 V untuk rumah)
• Transformator isolasi : N₁ = N₂ → Tegangan yang sama di kedua sisi, digunakan untuk keamanan listrik dan isolasi kebisingan

Hubungan tegangannya adalah: V₁/V₂ = N₁/N₂. Akibatnya, arus berubah terbalik: I₁/I₂ = N₂/N₁. Transformator daya modern mencapai efisiensi 95%–99,5% , menjadikannya salah satu mesin listrik paling efisien yang pernah dibuat. Rugi-rugi timbul dari dua sumber: rugi-rugi tembaga (pemanasan I²R pada belitan) dan rugi-rugi inti (rugi-rugi histeresis dan arus eddy pada inti magnet).

Struktur Transformator: Penjelasan Komponen Inti

Memahami cara kerja transformator memerlukan pengetahuan tentang komponen struktural utamanya:

Inti Magnetik

Inti menyalurkan fluks magnet antar belitan. Trafo frekuensi rendah menggunakan inti baja silikon laminasi (lembar setebal 0,25–0,5 mm) untuk meminimalkan kehilangan arus eddy pada 50/60 Hz. Transformator frekuensi tinggi menggunakan inti ferit atau inti besi bubuk, yang memiliki rugi-rugi inti lebih rendah pada frekuensi kHz – MHz. Geometri inti bervariasi — bentuk umum mencakup inti E-I, inti toroidal, dan inti UI, masing-masing memiliki keunggulan spesifik dalam efisiensi fluks, kemudahan belitan, dan pelindung EMI.

Gulungan Primer dan Sekunder

Gulungan adalah gulungan kawat tembaga (atau terkadang aluminium) berinsulasi yang dililitkan di sekeliling inti. Gulungan primer menerima masukan daya AC; sekunder memberikan daya keluaran. Desain multi-belitan dapat memberikan beberapa tegangan keluaran secara bersamaan. Kelas isolasi (A, B, F, H) menentukan suhu maksimum yang diizinkan — Insulasi Kelas H tahan hingga 180°C , cocok untuk trafo industri beban tinggi.

Sistem Isolasi dan Pendinginan

Transformator daya besar direndam dalam minyak mineral atau cairan ester sintetis untuk insulasi dan pembuangan panas. Trafo tipe kering yang lebih kecil menggunakan pendingin udara atau enkapsulasi resin (transformator resin cor). Unit berpendingin oli dapat menggunakan sistem pendinginan oli dan udara paksa (OFAF) untuk menangani rating hingga 1.000 MVA dan seterusnya .

Cara Kerja Transformer: Proses Elektromagnetik Langkah-demi-Langkah

1. Tegangan AC diterapkan pada belitan primer, menggerakkan arus bolak-balik melaluinya.
2. Arus bolak-balik ini menciptakan fluks magnet yang bervariasi terhadap waktu di inti, sebanding dengan tegangan yang diberikan dan berbanding terbalik dengan frekuensi dan jumlah lilitan (Hukum Faraday: V = N × dΦ/dt).
3. Fluks magnet disalurkan secara efisien melalui inti ke belitan sekunder.
4. Fluks yang berubah menginduksi EMF (gaya gerak listrik) pada belitan sekunder — tegangan keluaran — yang ditentukan oleh rasio belitan.
5. Ketika beban dihubungkan ke beban sekunder, arus mengalir, dan transformator secara otomatis menyesuaikan arus primernya untuk menjaga keseimbangan energi (dikurangi rugi-rugi).

Proses ini sepenuhnya pasif — tidak ada bagian yang bergerak, tidak ada peralihan aktif pada trafo konvensional — itulah sebabnya trafo memberikan keandalan yang luar biasa dan masa operasional yang panjang, seringkali 25–40 tahun untuk transformator daya yang terpelihara dengan baik.

Transformator Frekuensi Rendah vs. Transformator Frekuensi Tinggi

Perbedaan antara transformator frekuensi rendah dan tinggi lebih dari sekedar frekuensi operasi — ini mempengaruhi material inti, ukuran fisik, profil efisiensi, dan kesesuaian aplikasi.

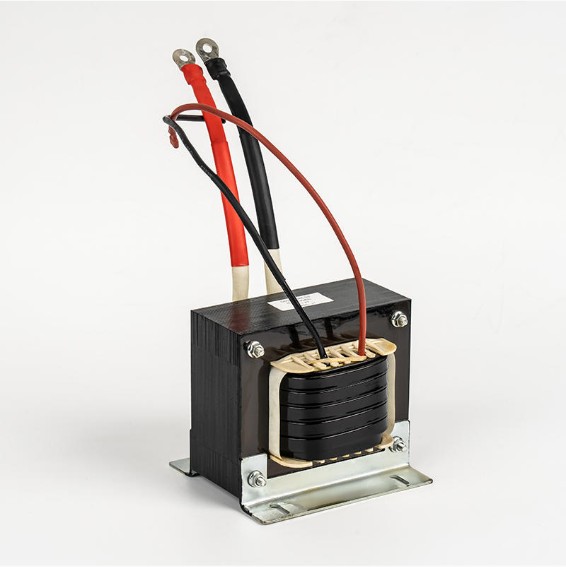

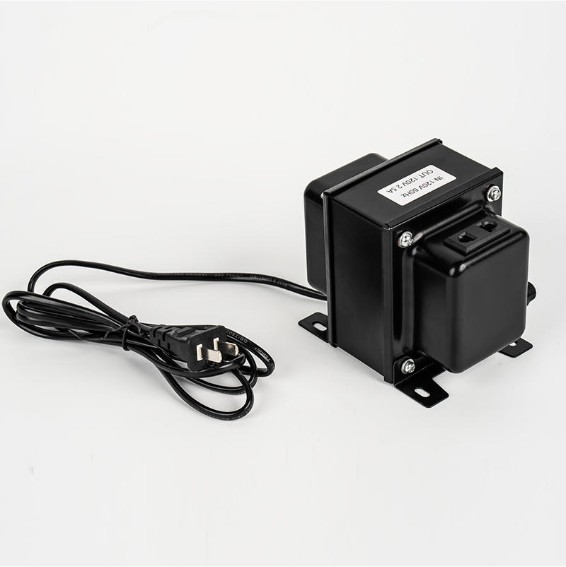

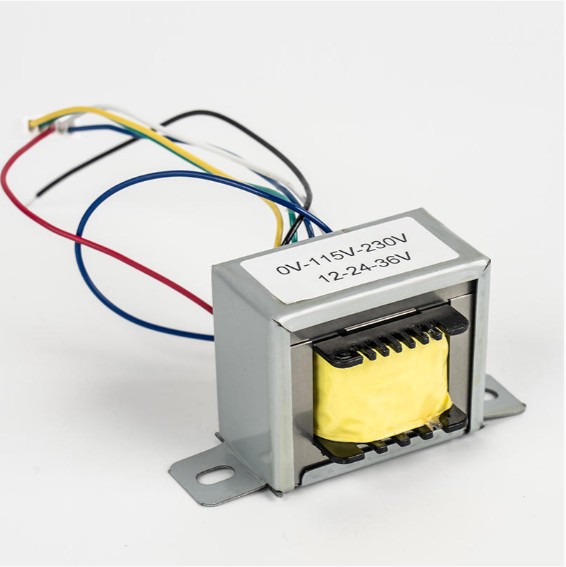

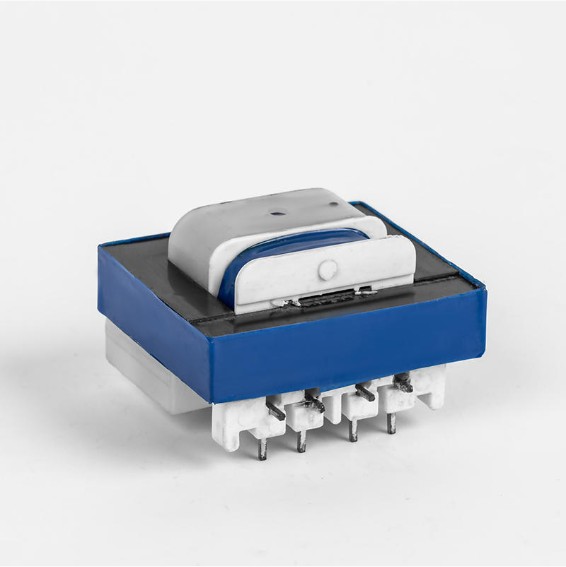

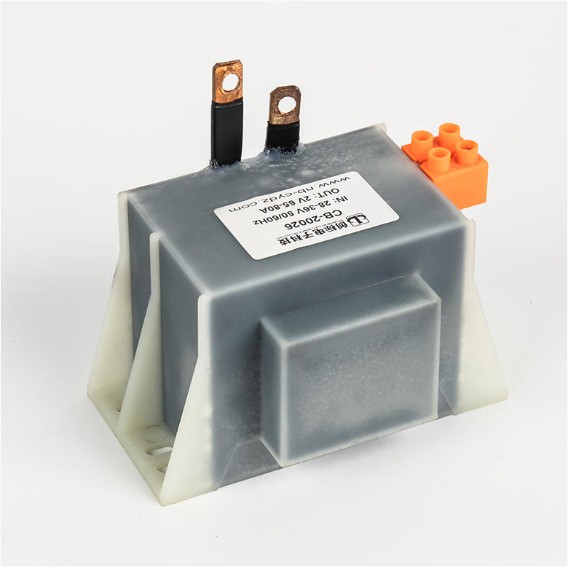

Transformator Frekuensi Rendah: Kekuatan dan Kasus Penggunaan

Transformator frekuensi rendah beroperasi langsung pada daya AC utilitas (50 atau 60 Hz) dan terkenal dengan dayanya keandalan, kualitas isolasi listrik, dan kemampuan menangani arus lonjakan tinggi . Mereka adalah pekerja distribusi tenaga listrik, otomasi industri, pengelasan listrik, dan sistem energi terbarukan. Trafo isolasi frekuensi rendah 100 kVA dalam sistem inverter surya, misalnya, tidak hanya mengubah AC turunan DC menjadi tegangan jaringan tetapi juga menyediakan isolasi galvanik yang melindungi inverter dan jaringan listrik dari arus gangguan.

Ningbo Chuangbiao Electronic Technology Co., Ltd. telah membangun reputasinya di domain ini. Sebagai pemimpin dalam manufaktur trafo frekuensi rendah, perusahaan ini merekayasa produk untuk aplikasi yang mencakup pengatur tegangan, tukang las listrik, inverter fotovoltaik, sistem penyimpanan energi, HVAC, dan peralatan rumah tangga. Dalam peralatan las, trafonya menghasilkan tegangan dan arus pengelasan yang stabil dan penting untuk kualitas las yang konsisten. Pada inverter fotovoltaik, unitnya mengubah daya DC dari panel surya menjadi AC yang kompatibel dengan jaringan, sekaligus menyediakan isolasi galvanik yang disyaratkan oleh sebagian besar peraturan jaringan listrik nasional. Dalam sistem penyimpanan energi baterai, transformator frekuensi rendah dua arah menangani siklus pengisian dan pengosongan, sehingga meningkatkan efisiensi integrasi energi terbarukan secara keseluruhan.

Transformator Frekuensi Tinggi: Kekuatan dan Kasus Penggunaan

Transformator frekuensi tinggi adalah komponen yang memungkinkan dalam catu daya mode sakelar (SMPS), di mana listrik AC terlebih dahulu disearahkan ke DC, kemudian dialihkan pada frekuensi tinggi (biasanya 20 kHz–300 kHz) sebelum diumpankan ke transformator. Beroperasi pada frekuensi yang lebih tinggi berarti inti dapat menjadi jauh lebih kecil untuk peringkat daya yang sama. SEBUAH Pengisi daya laptop 65W menggunakan transformasi frekuensi tinggi yang pas di telapak tangan Anda; transformator 50 Hz yang setara akan berukuran batu bata. Desain frekuensi tinggi sangat penting dalam pasokan listrik telekomunikasi, peralatan pencitraan medis, pengisi daya EV on-board, dan driver LED yang mengutamakan kekompakan.

Aplikasi Utama Transformer di Seluruh Industri

Transmisi dan Distribusi Tenaga Listrik

Energi listrik dihasilkan di pembangkit listrik pada tegangan biasanya antara 11 kV dan 25 kV. Transformator step-up menaikkannya menjadi 220 kV, 400 kV, atau bahkan 765 kV untuk transmisi jarak jauh, mengurangi rugi-rugi resistif secara drastis (rugi daya = I²R, jadi menggandakan tegangan dan mengurangi separuh arus akan mengurangi rugi-rugi sebesar 75%). Di tempat tujuan, trafo step-down secara bertahap menurunkan tegangan menjadi 33 kV, 11 kV, dan akhirnya 230/400 V untuk pengguna akhir.

Pengelasan dan Manufaktur Industri

Tukang las busur listrik bergantung pada trafo frekuensi rendah untuk mengubah tegangan listrik (230 V atau 400 V) menjadi tegangan rendah (20–80 V) yang diperlukan untuk busur las, sekaligus menyalurkan arus yang sangat tinggi — biasanya 100–500 A atau lebih . Induktansi kebocoran bawaan transformator memberikan karakteristik pembatas arus alami yang menstabilkan busur pengelasan, yang penting untuk kualitas las yang konsisten dalam industri manufaktur.

Energi Terbarukan: Inverter Fotovoltaik dan Penyimpanan Energi

Dalam sistem fotovoltaik (PV), trafo frekuensi rendah dalam string atau inverter pusat mengubah DC yang diproses dari panel surya menjadi AC yang kompatibel dengan jaringan, sekaligus menyediakan isolasi galvanik yang diperlukan oleh banyak standar jaringan. Dalam sistem penyimpanan energi baterai (BESS), transformator dua arah menangani siklus pengisian (AC→DC) dan pengosongan (DC→AC). Kapasitas tenaga surya terpasang global melampaui 1,6 TW pada tahun 2024 , mewakili permintaan yang sangat besar dan terus meningkat akan teknologi transformator yang andal di sektor ini.

Peralatan Rumah Tangga dan Penerangan

Transformator pada AC mengubah AC menjadi DC untuk penggerak kompresor berkecepatan variabel dan motor kipas. Dalam sistem penerangan, trafo – termasuk ballast elektronik dengan trafo frekuensi tinggi – mengatur tegangan dan arus ke lampu neon dan LED. Transformator isolasi frekuensi rendah dalam sistem HVAC dan pendingin melindungi elektronik kontrol sensitif dari gangguan saluran listrik, memastikan operasi pendinginan atau pemanasan yang stabil dan efisien di berbagai kondisi jaringan.

Kelemahan dan Keterbatasan Transformator

Terlepas dari kelebihannya, transformator mempunyai keterbatasan nyata yang harus diperhitungkan oleh para insinyur selama perancangan sistem:

• Pengoperasian hanya AC : Trafo konvensional hanya bekerja dengan arus bolak-balik. Tegangan DC tidak dapat diubah tanpa terlebih dahulu diubah menjadi AC — itulah sebabnya sistem berbasis DC memerlukan inverter atau konverter yang dilengkapi transformator frekuensi tinggi.
• Ukuran dan berat pada frekuensi rendah : Operasi frekuensi rendah memerlukan inti yang lebih besar dan belitan tembaga yang lebih banyak. Trafo 10 kVA, 50 Hz mungkin memiliki berat 50–80 kg, sehingga tidak praktis dalam lingkungan dengan ruang terbatas atau portabel.
• Kerugian inti tanpa beban : Rugi-rugi histeresis dan arus eddy terjadi setiap kali transformator diberi energi, bahkan pada beban nol. Trafo distribusi besar yang beroperasi pada beban 10% masih mengalami 100% rugi-rugi tanpa beban, sehingga mengurangi efisiensi pada jaringan dengan beban ringan.
• Sensitivitas distorsi harmonik : Beban non-linier (VFD, penyearah UPS, pengisi daya EV) menyuntikkan arus harmonik ke belitan transformator, menyebabkan pemanasan tambahan dan mempercepat penuaan. Tanpa desain dengan nilai faktor K, transformator standar mungkin diperlukan diturunkan hingga 50–70% dari kapasitas papan nama di bawah beban harmonik yang berat.
• Arus masuk saat energiisasi : Saat pertama kali dinyalakan, trafo dapat menarik arus masuk sebesar 8–12 kali arus pengenal untuk beberapa siklus, sehingga memerlukan relai proteksi yang dikalibrasi dengan benar untuk mencegah gangguan gangguan.
• Masalah lingkungan (tipe berisi minyak) : Trafo berisi minyak mineral mempunyai risiko kebakaran dan tumpahan. Hal ini mendorong meningkatnya penggunaan desain cairan ester alami tipe kering dan dapat terbiodegradasi, terutama untuk instalasi di dalam ruangan, bawah tanah, dan sensitif terhadap lingkungan.

Kesimpulan: Memilih Transformator yang Tepat untuk Aplikasi Anda

Transformator — baik frekuensi rendah maupun frekuensi tinggi — tetap tidak tergantikan dalam sistem kelistrikan modern. Pilihan yang tepat bergantung pada kebutuhan pengoperasian spesifik Anda:

• Jika Anda membutuhkannya daya tinggi, isolasi listrik yang kuat, toleransi lonjakan arus, dan pengoperasian frekuensi jaringan langsung — untuk distribusi tenaga listrik, pengelasan industri, inverter surya, HVAC, atau penyimpanan energi — trafo frekuensi rendah adalah pilihan yang tepat.
• Jika Anda membutuhkannya ukuran kompak, kemasan ringan, dan integrasi ke dalam sirkuit mode aktif — untuk pengisi daya laptop, daya telekomunikasi, perangkat medis, atau pengisi daya EV on-board — transformator frekuensi tinggi adalah solusi optimal.

Seiring berkembangnya sistem energi – didorong oleh perluasan pembangkit listrik terbarukan, penyimpanan baterai terdistribusi, dan infrastruktur kendaraan listrik – permintaan akan transformator berkinerja tinggi semakin meningkat. Kemajuan dalam bahan inti amorf dan nanokristalin, sistem insulasi yang lebih baik, dan pemantauan cerdas (transformator berkemampuan IoT dengan diagnostik beban, suhu, dan kesehatan secara real-time) mendorong efisiensi dan keandalan ke tingkat yang lebih tinggi. Memahami cara kerja transformator bukan sekedar akademis: ini adalah pengetahuan dasar untuk merancang, menentukan, dan memelihara sistem kelistrikan yang menggerakkan industri modern dan kehidupan sehari-hari.
