Apa yang Dilakukan Transformator?

Jawaban Inti

SEBUAH transformator mentransfer energi listrik antara dua atau lebih rangkaian melalui induksi elektromagnetik, mengubah level tegangan tanpa mengubah frekuensi . Dalam istilah praktisnya, ini meningkatkan tegangan untuk transmisi jarak jauh (misalnya, dari 11 kV menjadi 400 kV) atau menurunkannya untuk penggunaan akhir yang aman (misalnya, dari 240 V menjadi 12 V untuk elektronik). Selain konversi tegangan, trafo juga menyediakan isolasi listrik, mengatur arus, dan melindungi peralatan dari lonjakan arus.

Transformator modern mencapai efisiensi 95% hingga 99% , menjadikannya salah satu perangkat listrik paling efisien yang digunakan. Baik di gardu induk yang menangani ratusan megavatt atau unit kompak di dalam pengisi daya telepon, prinsip dasarnya—hukum induksi elektromagnetik Faraday—tetap sama.

Jenis-Jenis Transformator dan Aplikasinya

Transformator secara luas dikategorikan berdasarkan frekuensi operasi, konstruksi, dan aplikasi. Memahami perbedaannya membantu dalam memilih unit yang tepat untuk sistem tertentu.

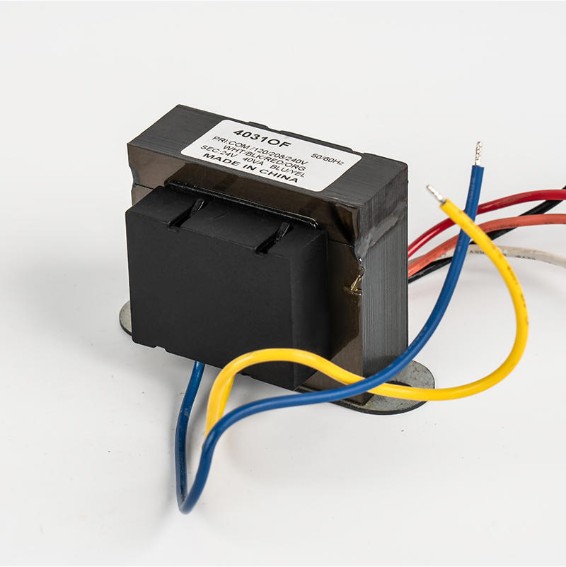

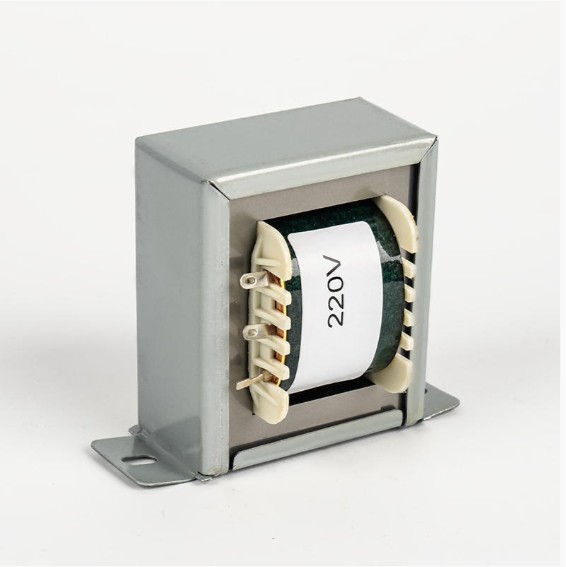

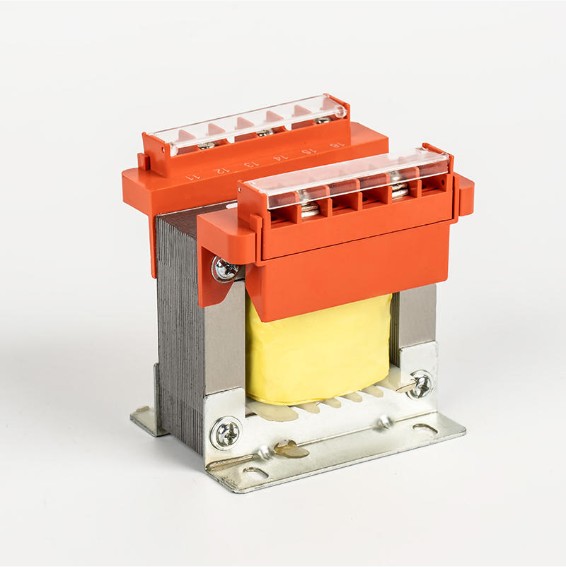

Transformator Frekuensi Rendah

Transformator frekuensi rendah beroperasi pada frekuensi jaringan listrik standar 50Hz atau 60Hz . Mereka menggunakan inti baja silikon yang dilaminasi untuk meminimalkan kerugian arus eddy. Keunggulan utamanya mencakup ketahanan, kapasitas penanganan daya yang tinggi, dan masa pakai yang lama—seringkali melebihi 25 tahun dengan perawatan yang tepat.

SEBUAHpplications of low frequency transformers span a wide range of industries:

• Distribusi daya: Gardu induk jaringan menurunkan tegangan transmisi ke tegangan konsumen
• Kontrol industri: Regulator tegangan, stabilisator, dan tukang las listrik membutuhkan keluaran arus tinggi yang stabil
• Penerangan dan peralatan rumah tangga: Sistem peredupan, penggerak kompresor HVAC, dan unit pendingin
• Energi baru: Inverter fotovoltaik (PV) mengubah DC dari panel surya menjadi AC yang kompatibel dengan jaringan, dan sistem penyimpanan energi yang mengelola siklus pengisian/pengosongan

Ningbo Chuangbiao Electronic Technology Co., Ltd. berspesialisasi dalam trafo frekuensi rendah yang dirancang untuk lingkungan yang menuntut ini, menawarkan produk yang memastikan konversi daya yang efisien dan perlindungan yang andal di sektor listrik, industri, penerangan, peralatan rumah tangga, dan energi baru.

Transformator Frekuensi Tinggi

Transformator frekuensi tinggi beroperasi dari 20 kHz hingga beberapa MHz . Karena kehilangan inti meningkat seiring dengan frekuensi inti besi, maka inti besi tersebut menggunakan inti besi ferit atau bubuk. Keuntungan utamanya adalah ukurannya: trafo frekuensi tinggi menangani daya yang sama dengan unit 50 Hz 10 hingga 100 kali lebih kecil dan lebih ringan .

Aplikasi yang umum mencakup catu daya mode aktif (SMPS), peralatan telekomunikasi, perangkat medis, dan pengisi daya kendaraan listrik (EV).

Sambungan Trafo Saat Ini: Cara Kerja dan Mengapa Penting

SEBUAH current transformer (CT) is a measurement device that produces a reduced, proportional current in its secondary winding, allowing safe measurement of high-current circuits. Correct connection is critical for both accuracy and safety.

Prosedur Sambungan CT Standar

1. Lewatkan konduktor primer (jalur yang diukur) melalui jendela CT atau sambungkan ke terminal primer (P1, P2).
2. Hubungkan terminal sekunder (S1, S2) ke alat ukur—biasanya ammeter atau pengukur energi dengan nilai 5 A atau 1 A.
3. Jangan pernah membiarkan sirkuit sekunder CT berenergi dalam keadaan terbuka. SEBUAHn open secondary can generate dangerously high voltages (potentially thousands of volts) due to the unimpeded magnetomotive force.
4. Amati tanda polaritas (konvensi titik atau tanda P1/S1) untuk memastikan hubungan fasa yang benar untuk aplikasi relai proteksi.
5. Ground satu terminal sekunder per praktik standar (biasanya S2 atau S1 dibumikan ke sasis) untuk mencegah bahaya tegangan mengambang.

Rasio CT yang umum adalah 100:5, 200:5, 400:5, dan 1000:5 A . Memilih rasio CT yang terlalu kecil menyebabkan saturasi dan kesalahan pengukuran; kebesaran mengurangi akurasi pada beban normal. Selalu tentukan kelas akurasi CT (misalnya, Kelas 0,5 untuk pengukuran, Kelas 5P untuk proteksi) saat memesan.

Pad Mount Transformer: Pemasangan dan Pertimbangan Utama

SEBUAH pad mount transformer is a ground-level, tamper-resistant unit housed in a locked steel cabinet, connected to an underground distribution network. It is the standard solution for suburban and commercial areas where aerial lines are impractical or undesirable.

Peringkat tipikal berkisar dari 25 kVA hingga 2.500 kVA , dengan tegangan primer 4 kV sampai 35 kV dan tegangan sekunder 120/240 V (fasa tunggal) atau 208Y/120 V sampai 480Y/277 V (tiga fasa).

Persyaratan Instalasi Utama

• Bantalan beton: Harus rata, memiliki nilai struktural, dan berukuran sesuai spesifikasi pabrikan (biasanya memanjang 3–6 inci di luar tapak kabinet).
• Izin: Ruang kerja bersih minimal 3 kaki di sisi tegangan tinggi; Jarak bebas 10 kaki dari gedung sesuai pedoman NEC.
• Perutean kabel: Kabel bawah tanah masuk melalui selongsong saluran yang disegel dari kelembapan dan hewan pengerat.
• Pembumian: Kabinet dan netral harus diikat ke batang arde yang disesuaikan dengan persyaratan ketahanan tanah setempat (biasanya <25 Ω).
• Penahanan minyak: Banyak wilayah hukum memerlukan tanggul penahan sekunder atau bantalan penyerap di bawah unit berisi minyak untuk mencegah kontaminasi tanah.

Transformator dan Gardu Induk: Bagaimana Keduanya Bekerja Sama

SEBUAH substation is a facility that switches, transforms, and regulates electrical power. Transformers are its central components, performing the actual voltage conversion between transmission and distribution levels.

SEBUAH typical utility substation workflow looks like this:

1. Masukan saluran transmisi: Daya disuplai sebesar 115 kV, 230 kV, atau 500 kV dari pembangkit listrik.
2. Transformator penurun tegangan: SEBUAH large power transformer reduces voltage to 12.47 kV, 13.8 kV, or 34.5 kV for primary distribution.
3. Switchgear dan perlindungan: Pemutus sirkuit, sakelar pemutus, dan relai pelindung mengisolasi kesalahan dalam milidetik.
4. Transformator distribusi: Unit yang dipasang di tiang atau dipasang di bantalan semakin mengurangi tegangan hingga 120/240 V atau 480 V untuk penggunaan perumahan dan komersial.

SEBUAH single substation power transformer can handle 10 MVA hingga 1.000 MVA dan beratnya mencapai beberapa ratus ton. Kegagalan unit tersebut dapat menyebabkan pemadaman listrik di seluruh wilayah selama berminggu-minggu, itulah sebabnya pemantauan dan pemeliharaan trafo gardu induk dianggap sebagai tugas infrastruktur yang penting.

Cara Memeriksa Trafo: Metode Pengujian dan Yang Harus Diperhatikan

Pengujian rutin mencegah kegagalan tak terduga dan memperpanjang masa pakai transformator. Pengujian yang sesuai bergantung pada jenis transformator dan peralatan yang tersedia.

Pemeriksaan Visual dan Fisik Dasar

• Periksa kebocoran oli, korosi, bushing retak, atau sirip pendingin rusak.
• Periksa level oli melalui kaca penglihatan; oli rendah mengurangi pendinginan dan kekuatan dielektrik.
• Dengarkan dengungan, dengungan, atau derak yang tidak biasa—suara di atas dengungan normal 100–120 Hz mungkin mengindikasikan kelonggaran inti atau pelepasan sebagian.
• Pastikan kipas atau pompa pendingin (jika ada) beroperasi dengan benar.

Tes Listrik

• Uji Rasio Ternyata (TTR): Konfirmasikan rasio tegangan primer dan sekunder sesuai dengan pelat nama. Penyimpangan yang dapat diterima biasanya ±0,5% rasio papan nama.
• Uji Resistansi Isolasi (IR): SEBUAHpply 500 V or 1,000 V DC via a megohmmeter between windings and between windings and core. Values above 1.000 MΩ umumnya dianggap sehat untuk unit tegangan menengah.
• Resistansi Berliku DC: Mendeteksi belokan pendek atau koneksi longgar. Bandingkan nilai terukur dengan data pabrik; penyimpangan lebih dari 2% memerlukan penyelidikan.
• Analisis Gas Terlarut (DGA): Untuk transformator berisi minyak, identifikasi gangguan yang baru terjadi dengan mengukur gas yang terlarut dalam minyak isolasi (misalnya, asetilena menunjukkan busur api, hidrogen menunjukkan pelepasan sebagian).
• Tes Faktor Daya / Tan Delta: Mengukur kerugian dielektrik dalam isolasi. Nilai melebihi 0,5%–1% untuk sistem isolasi kertas minyak menunjukkan masuknya uap air atau penuaan.

Interval Perawatan yang Direkomendasikan

Memilih Transformator yang Tepat untuk Aplikasi Anda

Memilih transformator melibatkan pencocokan beberapa parameter dengan beban dan lingkungan. Ukuran yang terlalu kecil menyebabkan panas berlebih dan kegagalan dini; ukuran yang terlalu besar membuang-buang modal dan meningkatkan kerugian tanpa beban.

• Peringkat kVA: Hitung total beban tersambung (dalam kW) dibagi faktor daya, lalu tambahkan margin keamanan 20–25% untuk perluasan di masa mendatang.
• Rasio Tegangan: Sesuaikan tegangan primer dengan suplai dan tegangan sekunder dengan kebutuhan beban; konfirmasi rentang tap-changer jika tegangan suplai bervariasi.
• Kelas Isolasi: Pilih tipe kering untuk lokasi dalam ruangan yang sensitif terhadap kebakaran (misalnya rumah sakit, gedung bertingkat); terendam minyak untuk gardu induk luar ruangan yang memerlukan peringkat lebih tinggi.
• Frekuensi Operasi: Konfirmasikan kompatibilitas 50 Hz atau 60 Hz—transformator yang dirancang untuk 60 Hz akan menjadi terlalu panas dan jenuh jika dioperasikan pada 50 Hz pada tegangan yang sama.
• Kondisi Lingkungan: Untuk lingkungan lembab, korosif, atau dataran tinggi, tentukan belitan berkapsul, lapisan tropis, atau unit penurunan ketinggian.

Untuk aplikasi industri dan energi baru yang menuntut kinerja trafo frekuensi rendah yang telah terbukti, Ningbo Chuangbiao Electronic Technology Co., Ltd. menyediakan solusi teknis—mulai dari trafo las dan pengatur tegangan hingga trafo inverter PV dan unit sistem penyimpanan energi—yang didukung oleh standar kualitas yang ketat dan keahlian aplikasi yang mendalam.
