Panduan Lengkap Transformer: Jenis, Rating & Aplikasi

Sebuah transformator listrik adalah perangkat elektromagnetik statis yang mentransfer energi listrik antar rangkaian melalui induksi elektromagnetik. Peringkatnya—dinyatakan dalam volt-ampere (VA) atau kilovolt-ampere (kVA)—menunjukkan beban maksimum yang dapat ditangani secara terus menerus tanpa terlalu panas. Memahami bagaimana transformator dinilai, jenis apa yang ada, dan mana yang sesuai dengan aplikasi Anda sangat penting untuk desain sistem tenaga yang aman dan efisien.

Bagaimana Nilai Transformator?

Transformer diberi peringkat volt-ampere (VA) atau kilovolt-ampere (kVA) , bukan watt—karena rating harus memperhitungkan beban resistif dan reaktif, apa pun faktor dayanya. Peringkat tersebut mencerminkan produk dari tegangan pengenal transformator dan arus pengenal pada sisi primer atau sekunder.

Parameter utama dalam papan nama transformator meliputi:

• peringkat kVA – Total kapasitas daya nyata (misalnya, 50 kVA, 500 kVA)
• Tegangan primer dan sekunder – Level tegangan input dan output (misalnya, 11.000V / 400V)
• Frekuensi – Biasanya 50 Hz atau 60 Hz
• Impedansi (%Z) – Mempengaruhi arus hubung singkat; nilai umum berkisar dari 4% hingga 6%
• Kelas pendingin – ONAN (minyak udara alami alami), ONAF, OFAF, dll untuk unit besar; AN atau AA untuk tipe kering
• Kelas isolasi – Peringkat suhu seperti Kelas B (130°C), Kelas F (155°C), atau Kelas H (180°C)

Misalnya, a Trafo 100 kVA pada 400V sekunder dapat mensuplai arus maksimum 144,3 A (100.000 400 × √3 untuk tiga fasa). Melebihi jumlah ini secara terus menerus menyebabkan degradasi isolasi dan akhirnya kegagalan.

Transformator Step-Up vs. Step-Down

Klasifikasi transformator listrik yang paling mendasar adalah berdasarkan arah konversi tegangan.

Transformator Peningkat

Trafo step-up meningkatkan tegangan dari primer ke sekunder. Gulungan sekunder mempunyai jumlah lilitan yang lebih banyak dibandingkan belitan primer. Misalnya, a generator menghasilkan 11 kV dapat mengumpankan trafo step-up ke output 400 kV untuk transmisi jarak jauh—mengurangi arus dan rugi-rugi resistif (P = I²R) dengan faktor lebih dari 1.000. Pembangkit listrik secara universal menggunakan trafo step-up pada tahap keluarannya.

Transformator Penurun

Trafo step-down mengurangi tegangan untuk konsumsi pengguna akhir yang aman. Gardu distribusi turun dari 33 kV atau 11 kV menjadi 400V/230V untuk pasokan perumahan dan komersial. Unit step-down yang lebih kecil (misalnya, 240V hingga 12V) memberi daya pada penerangan tegangan rendah, bel pintu, dan sistem kontrol HVAC.

Kedua jenis ini mengikuti prinsip rasio belitan yang sama: V₁/V₂ = N₁/N₂, dengan V adalah tegangan dan N adalah jumlah belitan belitan.

Berbagai Jenis Transformer dan Aplikasinya

Transformator direkayasa dalam berbagai bentuk, masing-masing dioptimalkan untuk persyaratan kinerja, lingkungan, dan tingkat daya tertentu. Di bawah ini adalah tipe yang paling penting.

Transformator Daya

Transformator daya beroperasi pada jaringan transmisi di tegangan di atas 33 kV dan peringkat biasanya dari 100 MVA hingga lebih dari 1.000 MVA. Mereka dirancang untuk operasi beban penuh yang hampir terus menerus dan memprioritaskan kerugian yang rendah di atas semua faktor lainnya. Pendinginan terendam oli (ONAN/ONAF) merupakan standar. Efisiensi mereka biasanya melebihi 99% , bahkan membuat peningkatan sebesar 0,1% secara signifikan pada skala jaringan.

Ningbo Chuangbiao Electronic Technology Co., Ltd. menerapkan teknologi transformator frekuensi rendah dalam infrastruktur sistem tenaga—memastikan transmisi energi yang efisien dan mengurangi kehilangan saluran untuk menjamin pengoperasian jaringan listrik yang stabil.

Trafo Distribusi

Trafo distribusi menurunkan tegangan dari tegangan menengah (biasanya 11 kV atau 33 kV) ke tegangan rendah (400V/230V) pada titik pengiriman. Mereka beroperasi pada beban variabel dan diberi peringkat 25 kVA hingga 2.500 kVA . Varian tipe oli dan tipe kering (resin cor) adalah hal yang umum, dengan tipe kering lebih disukai di dalam ruangan karena keamanan kebakaran.

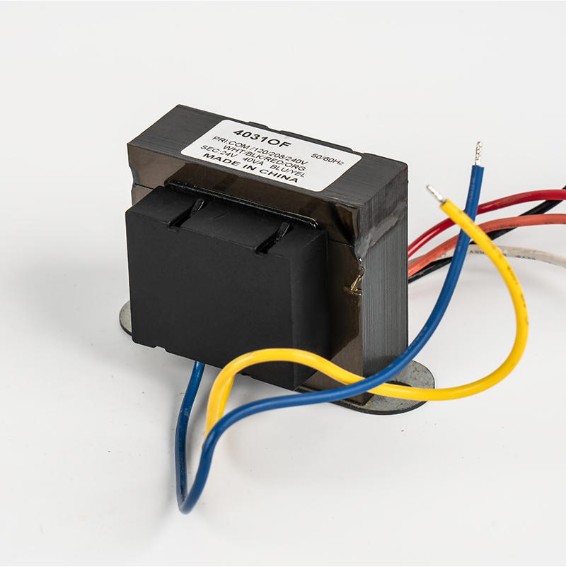

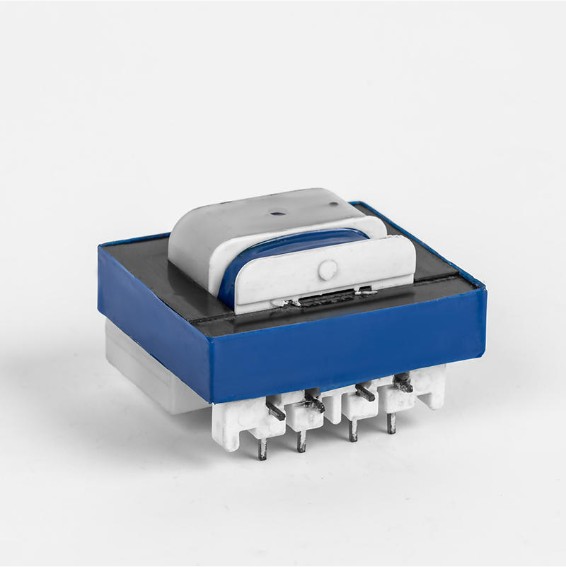

Trafo Pendingin Udara

Sebuah air conditioner transformer is a specialized low-frequency transformer that converts incoming AC mains voltage to the DC levels required to drive kompresor, motor kipas, dan papan kendali . Dalam AC sistem terpisah, transformator papan kontrol biasanya menghasilkan 24V AC untuk rangkaian termostat. Unit HVAC komersial yang lebih besar dapat menggunakan transformator dengan daya 40–150 VA untuk daya kontrol.

Pada AC tipe inverter, trafo bekerja sebagai bagian dari rantai konversi AC-DC-AC. Desain trafo yang efisien di sini berdampak langsung pada peringkat energi unit (EER/COP). Transformator frekuensi rendah Chuangbiao menjalankan peran ini dalam peralatan pendingin—mengubah daya AC menjadi DC yang cocok untuk menggerakkan kompresor dan motor kipas, sehingga mencapai pendinginan atau pemanasan yang efisien.

Transformator Isolasi

Sebuah isolation transformer has a Rasio putaran 1:1 —Tujuan utamanya bukanlah konversi tegangan tetapi isolasi galvanik antar sirkuit. Hal ini memutus ground loop, menekan kebisingan mode umum, dan memberikan keselamatan personel di lingkungan seperti rumah sakit, laboratorium, dan pusat data.

Spesifikasi utama yang perlu diperhatikan:

• Tegangan isolasi : Biasanya 1.500V hingga 4.000V antar belitan
• Kebocoran arus : Unit kelas medis harus menjaga kebocoran di bawah 500 µA (IEC 60601)
• Gulungan terlindung : Pelindung Faraday semakin mengurangi kopling kapasitif pada elektronik sensitif

Dalam otomasi industri, transformator isolasi melindungi PLC dan sensor dari transien tegangan tinggi pada saluran listrik.

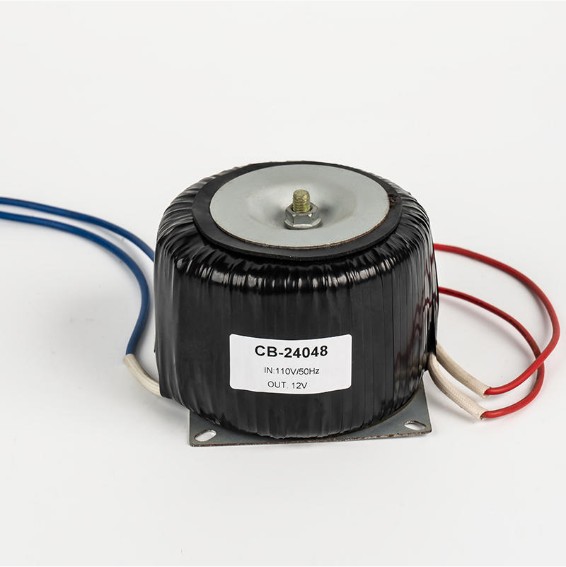

Transformator Toroidal

Trafo toroidal menggunakan inti magnet berbentuk donat (toroidal) daripada tumpukan laminasi EI konvensional. Jalur inti yang berkesinambungan menghilangkan celah udara, menyediakan:

• Efisiensi hingga 95–98%. , dibandingkan ~85–90% untuk desain inti EI yang sebanding
• Interferensi elektromagnetik rendah (EMI) – medan magnet nyasar biasanya 8–10 kali lebih rendah dibandingkan transformator inti EI
• Kompak dan ringan – hingga 50% lebih kecil dan lebih ringan dibandingkan desain EI yang setara
• Kerugian tanpa beban yang rendah dan kebisingan yang terdengar

Trafo toroidal banyak digunakan pada peralatan audio, instrumen medis, panel kontrol industri, dan catu daya premium di mana ruang dan EMI merupakan kendala penting. Keterbatasan utamanya adalah biaya per VA yang lebih tinggi dibandingkan dengan desain laminasi konvensional, dan kerentanan terhadap offset DC yang menyebabkan saturasi inti.

Transformator Otomatis

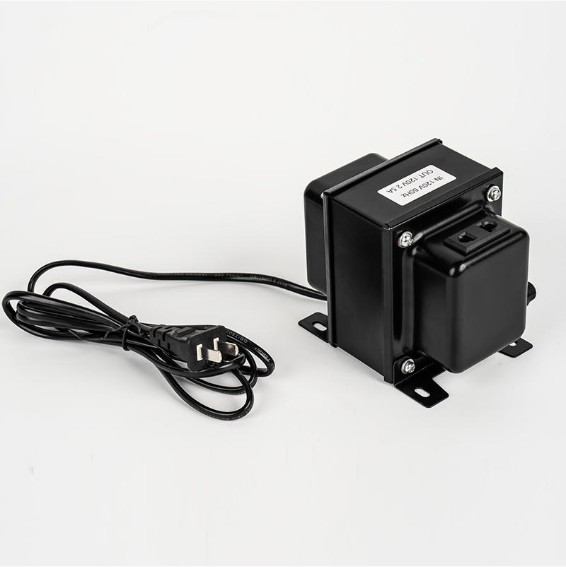

Sebuah auto-transformer uses a single shared winding (with a tap point) rather than two separate windings. This makes it lebih kompak dan lebih murah —Berguna jika diperlukan penyesuaian tegangan sederhana, seperti konversi 220V ke 110V atau soft-start motor. Namun, bahan ini tidak menyediakan isolasi galvanik, sehingga tidak cocok jika diperlukan isolasi keselamatan.

Trafo Instrumen (CT & PT)

Trafo arus (CT) dan trafo potensial/tegangan (PT/VT) digunakan untuk pengukuran dan perlindungan , bukan penyaluran daya. CT dengan rating 1000:5 A menurunkan arus untuk pengukuran yang aman. PT dengan nilai 11.000:110 V memungkinkan voltmeter dan relai beroperasi pada level instrumen standar. Kelas akurasi berkisar dari 0,1 hingga 3 untuk pengukuran, dan 5P atau 10P untuk perlindungan.

Sekilas Jenis Transformator

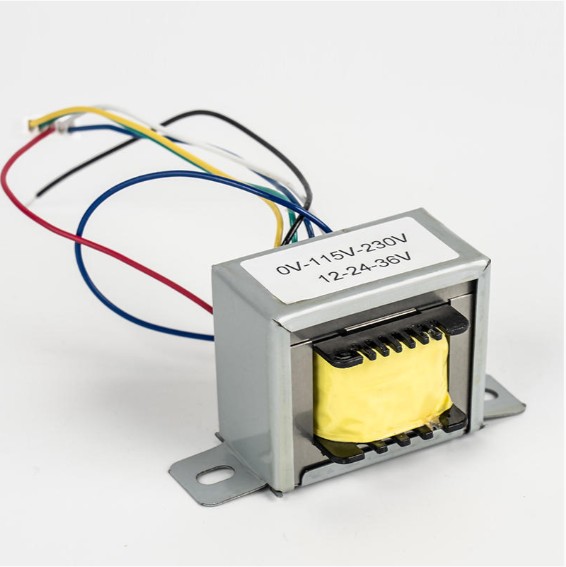

Transformator Frekuensi Rendah dalam Aplikasi Industri dan Energi Baru

Transformator frekuensi rendah (beroperasi pada frekuensi listrik 50 atau 60 Hz) tetap menjadi tulang punggung sistem tenaga industri karena ketahanannya, efisiensi tinggi, dan kemampuannya menangani tingkat daya yang besar dengan andal. Tidak seperti transformator switching frekuensi tinggi, desain frekuensi rendah secara inheren lebih tahan lama dan lebih cocok untuk lingkungan yang keras.

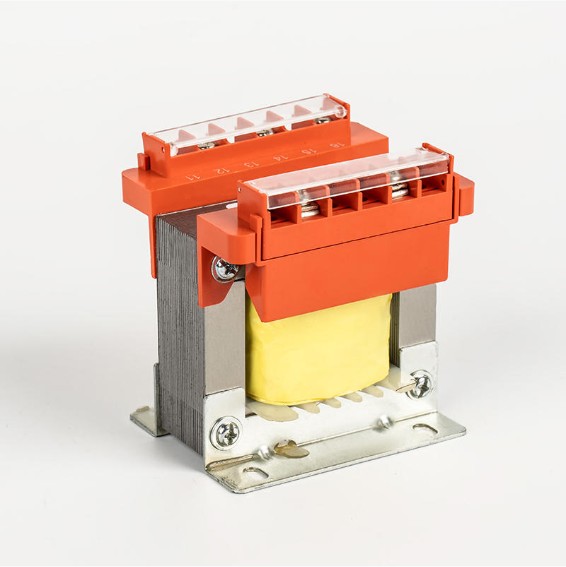

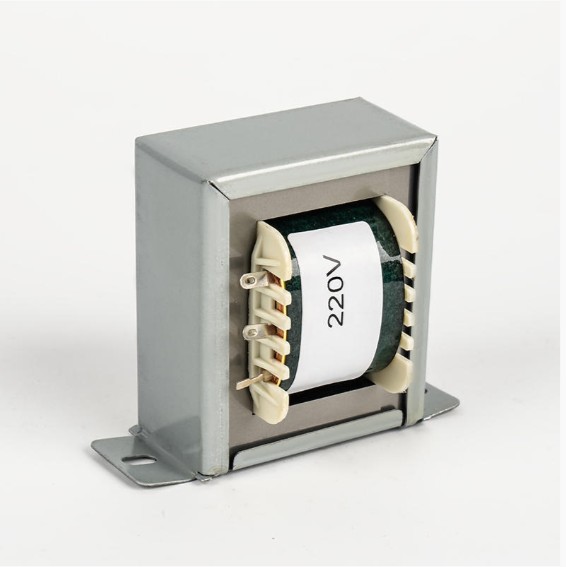

Kontrol dan Otomasi Industri

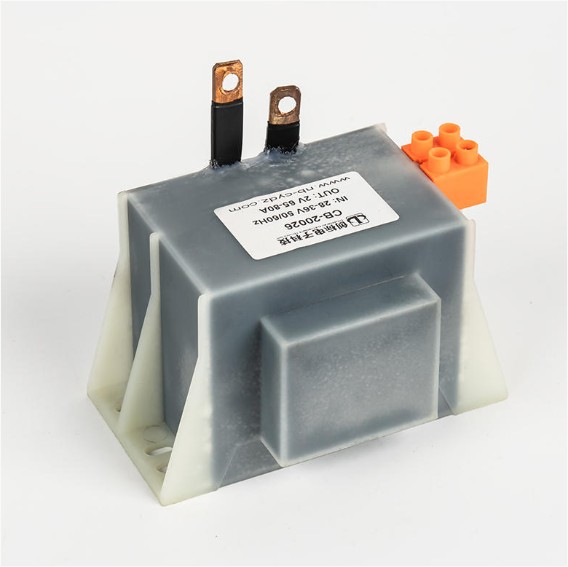

Dalam sistem otomasi industri, transformator frekuensi rendah berfungsi sebagai komponen inti dalam pengendalian daya, mewujudkan konversi AC-ke-DC, serta menggerakkan motor dan aktuator. Di tukang las listrik, mereka menyediakan tegangan dan arus pengelasan yang stabil —penting untuk kualitas las yang konsisten. Regulator dan stabilisator tegangan juga bergantung pada transformator frekuensi rendah untuk menjaga toleransi keluaran yang ketat pada beban yang berfluktuasi.

Inverter Fotovoltaik dan Penyimpanan Energi

Seiring dengan meningkatnya skala energi terbarukan secara global, trafo frekuensi rendah menjadi sangat diperlukan dalam inverter fotovoltaik (PV). dalam sebuah sistem PV yang terikat jaringan , trafo mengubah DC dari panel surya menjadi AC yang kompatibel dengan jaringan listrik, meningkatkan tegangan hingga ke tingkat jaringan listrik sekaligus menyediakan isolasi galvanik yang penting—yang merupakan persyaratan peraturan di banyak negara. Transformator inverter PV beroperasi pada efisiensi 97–98,5%.

Dalam sistem penyimpanan energi baterai (BESS), transformator menangani aliran daya dua arah—mengisi daya baterai dari jaringan listrik (AC ke DC) dan mengeluarkannya kembali ke jaringan atau beban (DC ke AC). Keandalannya dalam peran bersepeda ini secara langsung menentukan waktu aktif sistem dan efisiensi perjalanan pulang pergi.

Ningbo Chuangbiao Electronic Technology Co., Ltd. mengembangkan transformator frekuensi rendah yang dioptimalkan secara tepat untuk aplikasi energi baru ini, menggabungkan efisiensi tinggi dengan stabilitas termal yang diperlukan untuk pengoperasian berkelanjutan di lingkungan fotovoltaik dan penyimpanan.

Penerangan dan Peralatan Rumah Tangga

Transformator frekuensi rendah dalam aplikasi pencahayaan mengatur tegangan untuk mengontrol kecerahan dan konsistensi warna. Pada peralatan rumah tangga, mereka memastikan pasokan listrik tetap stabil meskipun ada fluktuasi listrik—melindungi perangkat elektronik sensitif dari penurunan atau lonjakan tegangan yang dapat mempersingkat masa pakai peralatan atau menyebabkan kegagalan operasional.

Cara Memilih Transformator yang Tepat untuk Aplikasi Anda

Memilih jenis atau rating trafo yang salah dapat menyebabkan panas berlebih, kegagalan dini, atau bahaya keselamatan. Pertimbangkan faktor-faktor ini:

1. Jenis beban dan faktor daya – Beban induktif (motor, tukang las) memiliki faktor daya yang lebih rendah; ukuran kVA yang sesuai, biasanya menambahkan margin 20–25%.
2. Persyaratan tegangan – Konfirmasikan tegangan input (primer) dan output (sekunder), dan apakah diperlukan step-up atau step-down.
3. Persyaratan isolasi – Jika isolasi galvanis diperlukan untuk keselamatan atau penolakan kebisingan, gunakan isolasi atau trafo dua belitan standar, bukan trafo otomatis.
4. Kendala fisik – Jika ruang dan EMI sangat penting (misalnya amplifier audio, perangkat medis), pilih desain toroidal.
5. Lingkungan Hidup – Tipe kering dalam ruangan (resin cor) untuk ruang terbatas; berpendingin oli untuk gardu induk luar ruangan atau instalasi berkapasitas tinggi.
6. Efisiensi dan biaya operasional – Untuk trafo yang beroperasi 24/7, a Peningkatan efisiensi sebesar 1%. pada unit 100 kVA menghemat sekitar 876 kWh per tahun—jumlah yang signifikan selama umur aset 20 tahun.

Selalu verifikasi kepatuhan terhadap standar yang berlaku: IEC 60076 (transformator daya), IEC 61558 (transformator pengaman), atau seri IEEE C57 untuk aplikasi di Amerika Utara.
